Spektrofotometr wielokątowy MS3012
Przenośny spektrofotometr wielokątowy o 12 kątach pomiarowych do kontroli lakierów metalicznych, perłowych i efektowych — z oceną efektów Sparkle, Coarseness i Color Variation, zgodny z DIN 6175 i SAE J1545.
- 12 kątów pomiarowych (7 źródeł, 2 odbiorniki) do wiarygodnej oceny lakierów metalicznych i perłowych
- Ocena efektów wizualnych — Sparkle Grade (SG), Diffuse Coarseness (DC) i Color Variation (CV)
- Zgodność z normami motoryzacyjnymi DIN 6175, ASTM D2244, ISO 7724 i SAE J1545
- Powtarzalność ΔE*ab 0,02, podgląd z kamery, lekka konstrukcja ok. 1 kg do pracy w terenie

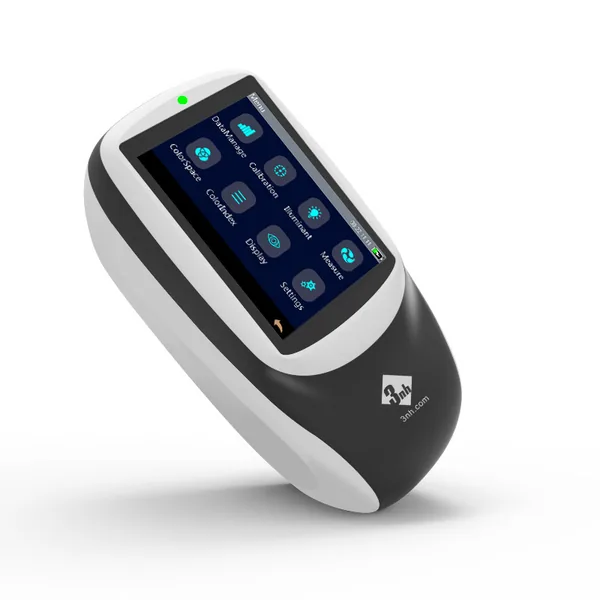

MS3012 to przenośny spektrofotometr wielokątowy 3nh, zaprojektowany do pomiaru lakierów metalicznych, perłowych i efektowych — czyli tam, gdzie barwa zmienia się wraz z kątem obserwacji, a pojedynczy pomiar sferyczny nie wystarcza. Przyrząd wykorzystuje 12 kątów pomiarowych (7 źródeł światła i 2 odbiorniki), zgodnych z normami motoryzacyjnymi DIN 6175, ASTM D2244 i SAE J1545.
Oprócz barwy MS3012 ocenia parametry efektu wizualnego: Sparkle Grade (SG), Diffuse Coarseness (DC) oraz Color Variation (CV) — czyli iskrzenie, ziarnistość i zmienność barwy charakterystyczne dla pigmentów efektowych. Pełnospektralne źródło LED z podbiciem niebieskim, podgląd z kamery i lekka, poręczna obudowa (ok. 1 kg) umożliwiają wiarygodny pomiar bezpośrednio na karoserii i detalach.
Kluczowe parametry
| Parametr | Wartość |
|---|---|
| Geometria pomiaru | 12 kątów: odbiornik 45° (−15/15/25/45/75/110°) i 15°; zgodność z ASTM D2244, DIN 5033/6174/6175, ISO 7724, SAE J1545 |
| Parametry efektu | Sparkle Grade (SG), Diffuse Coarseness (DC), Color Variation (CV) |
| Źródło światła | pełnospektralny LED z podbiciem niebieskim |
| Monochromator / czujnik | siatka wklęsła / podwójny czujnik CMOS (256 elementów) |
| Zakres / rozdzielczość | 400–700 nm, interwał 10 nm, szerokość połówkowa 10 nm |
| Apertura pomiarowa | oświetlenie Φ23 mm / plamka 9 × 12 mm (opcjonalnie Φ10 mm / 6 × 8 mm) |
| Przestrzenie barw | CIE L*a*b*, XYZ, Yxy, LCh, βxy, DIN Lab99 |
| Wzory różnicy barw | ΔE*ab, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00, DIN ΔE99, ΔE DIN6175 |
| Powtarzalność | ΔE*ab 0,02 (biała płytka, 30 pomiarów) |
| Zgodność międzyinstrumentalna | 0,18 ΔE*00 (płytki BCRA serii II) |
| Czas pomiaru | ok. 1 s dla jednego kąta, ok. 12 s dla wszystkich kątów |
| Lokalizacja / zasilanie | podgląd z kamery / bateria Li-ion 5000 mAh (6 000 pomiarów) |
| Wymiary / waga | 195 × 83 × 128 mm / ok. 1 kg |
Zastosowania
MS3012 jest przeznaczony do kontroli jakości lakierów metalicznych, perłowych i efektowych — przede wszystkim w motoryzacji (lakiery karoserii, detale, poddostawcy OEM), a także w produkcji tworzyw, kosmetyków i powłok dekoracyjnych z pigmentami efektowymi.
Potrzebujesz doboru przyrządu do konkretnego zastosowania? Zapytaj o ofertę — pomożemy dobrać konfigurację i akcesoria.
Karta katalogowa (PDF) — w przygotowaniu
